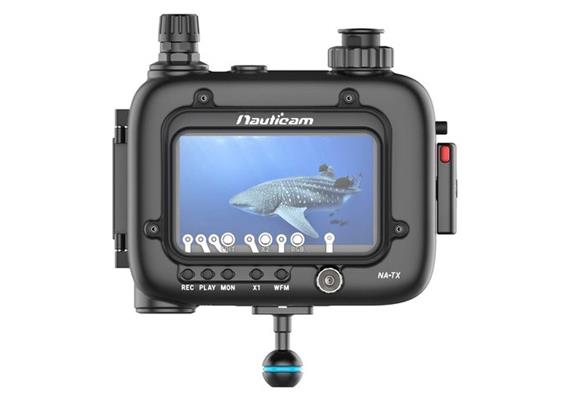

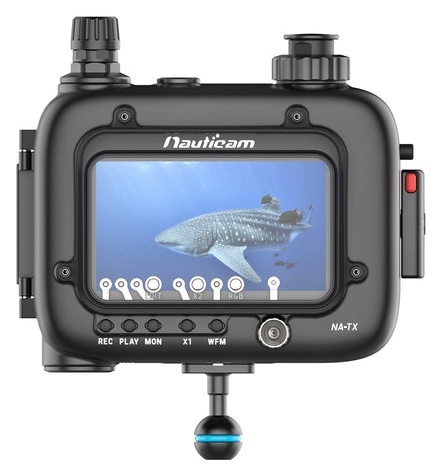

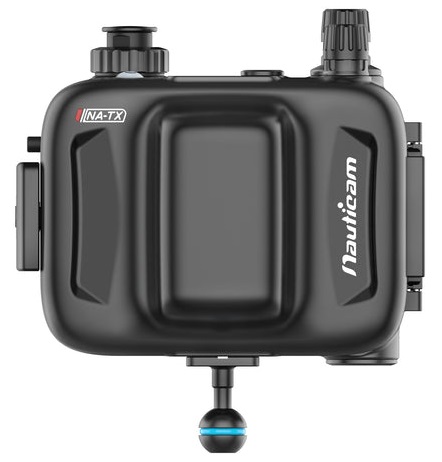

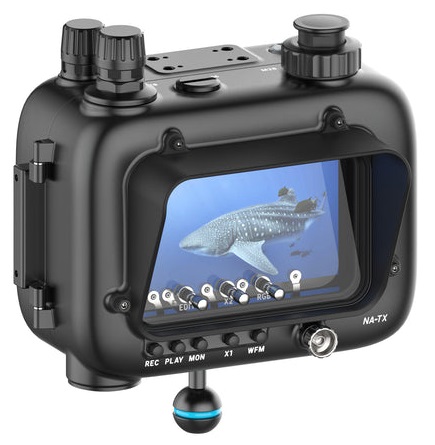

Nauticam Caisson étanche pour Atomos Ninja TX / TX O / moniteur RAW

Caisson Nauticam Atomos Ninja TX pour moniteur Atomos Ninja TX / TX GO / RAW

Ce caisson est compatible avec trois modèles :

• NINJA TX
• NINJA TX GO
• NINJA RAW

Caractéristiques techniques

• Dimensions : 206 mm (L) × 143 mm (H) × 153 mm (P) (hors support à rotule et accessoires de la valve à vide)
• Poids (à l'air libre) : 1,56 kg
• Poids (dans l'eau) : à confirmer (avec Ninja TX et batterie NP-F970)
• Profondeur nominale : 100 m
• Orifices pour accessoires sur le dessus : 2x M16, 2x M28
• Orifices pour accessoires sur le dessous : 1x M28
• Trous filetés de fixation sur le dessus : 4x M3 pour la rotule de fixation (réf. 17958), 4x 1/4-20 pour le système de fixation du boîtier (réf. 17951)
• Trous de fixation (face inférieure) : 4 x M3 pour la rotule (#17958), 4 x 1/4-20 pour le système de fixation du moniteur (#17961)
• Soupape à vide : 25625 M16 Vacuum Valve II (préinstallée)
• Moniteurs compatibles : Ninja TX / TX GO / moniteurs-enregistreurs RAW
• Batteries compatibles : batterie NP-F970, batterie rechargeable USB-C SmallRig série L / NP-F970 pour caméra (capacité de 10 500 mAh / 76,65 Wh)

Contenu de la boîte

• Boîtier NA-Atomos Ninja TX
• Vanne à vide 25625 M16 II (préinstallée)
• Adaptateur HDMI 2.0 25089 M28 (préinstallé)
• Bille de fixation 17958 (préinstallée)
• Joint torique pour boîtier 90137, lubrifiant, outil de démontage de joint torique
• Pile CR2032 (pour l'alarme d'humidité et le système de vide)
• Jeu de clés Allen
• Étui de transport rembourré

Mécanisme de verrouillage rotatif fiable du boîtier

• Prise en charge des entrées HDMI et sorties SDI (conversion croisée), ainsi que des entrées et sorties SDI
• 2 ports accessoires M28 sur le dessus, 4 trous filetés 1/4-20 UNC sur le dessus et le dessous.
• Compatible avec les batteries Sony de la série NP-F et la batterie rechargeable USB-C SmallRig de la série L/NP-F970. Dimensions maximales (L x l x P) : 71,6 x 38,5 x 74,6.
• Comprend un système de contrôle du vide et de détection des fuites

Accessoires recommandés

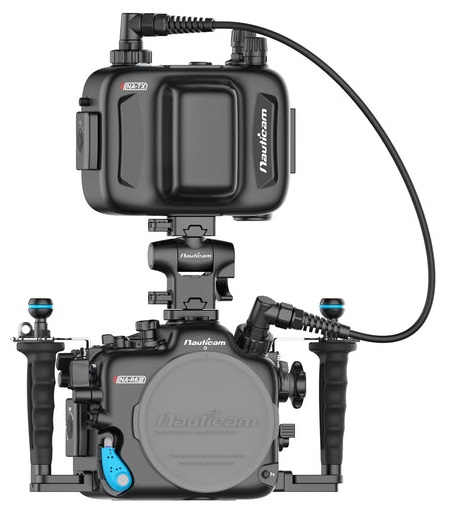

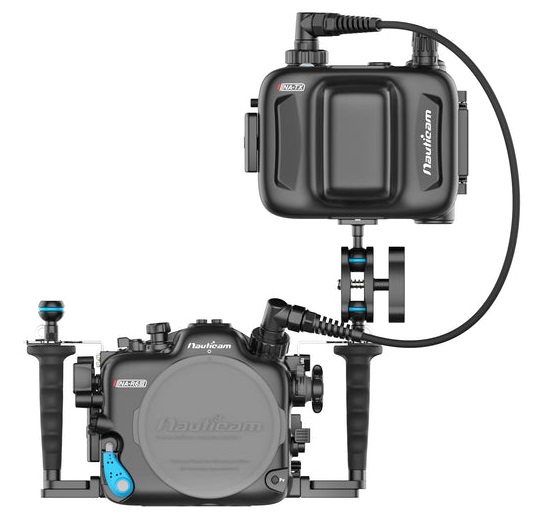

• 17951 Système de fixation pour boîtier Nauticam Monitor (à partir du numéro de série A158538.)
• 17952 Adaptateur de fixation Nauticam pour boîtier Atomos Shogun destiné aux modèles NA-A7S/A7II/A9/A7RIII/A7RIV/A7SIII/A1
• 17953 Adaptateur de fixation Nauticam pour boîtier Atomos Shogun destiné aux modèles NA-GH4/GH5SV
• 17954 Plaque de trépied universelle pour boîtiers Nauticam
• 17957 Adaptateur de fixation Nauticam pour boîtier Atomos Shogun destiné aux modèles NA-S1R/S1H/BMPCC
• 17958 Rotule de fixation pour NA-502/502B/503/Ninja V/Ninja V-S/Shinobi/RT4.7/FHD5/058
• 17951 Système de fixation du boîtier pour moniteur Nauticam

Accessoires en option pour l'entrée et la sortie de signal

1) Entrée HDMI 2.0

• 25077 Câble HDMI 2.0 M24D1R205-M28A1R170 (pour NA-XT3/R5/6/OM1/R5C/R7/R6II/XT5 à utiliser avec le caisson Ninja V)
• 25094 M24A3R140-M28A1R170 Câble HDMI 2.0 (pour NA-A7SIII, à utiliser avec le boîtier Ninja V
• 25099 M24A2R200-M28A1R170 Câble HDMI 2.0 (pour NA-A1, à utiliser avec le boîtier Ninja V)

Et des éléments de modification interne

• 25079 Câble HDMI 2.0 M28A2R210-M28A1R170 (pour NA-GH5V à utiliser avec le boîtier Ninja V)
• 25084 Câble HDMI 2.0 M24D1R270-M28A1R170 (pour NA-EM1X à utiliser avec le boîtier Ninja V)
• 25085 Câble HDMI 2.0 M28C1R200-M28A1R170 (pour NA-Z7V à utiliser avec le boîtier Ninja V)
• 25087 Câble HDMI 2.0 M24D2R200-M28A1R170 (pour NA-A7RIV/a1 à utiliser avec le boîtier Ninja V)
• 25091 Câble HDMI 2.0 M28C1R215-M28A1R170 (pour le NA-1DXIII à utiliser avec le boîtier Ninja V)
• 25098 Câble HDMI 2.0 M24D3R140-M28A1R170 (pour le NA-A7C à utiliser avec le boîtier Ninja V)
• 25702 Câble HDMI 2.0 M24A3R210-M28A1R170 (pour NA-C70 à utiliser avec le boîtier Ninja V)

2) Entrée HDMI 1.4

• 25033 Raccord HDMI standard avec filetage M16
• 25082 Câble HDMI 1.4 pour boîtier Ninja V, longueur 0,75 m (pour la connexion entre le boîtier Ninja V et le raccord HDMI)

3) Entrée SDI

a). avec jeu de câbles à angle droit.

• 17926S Jeu de câbles SDI à utiliser avec NA-Ultra5/Ninja V/Nina TX.*
• *L'adaptateur M24 96184 (FOC) est nécessaire pour une utilisation avec le modèle 16120 antérieur à l'A545638.

b). avec des raccords SDI droits et un câble

• 25060 Câble SDI de 0,4 m (câble SDI de 0,4 m (pour la connexion entre la caméra/le moniteur et la face inférieure du raccord SDI) x 2 pièces
• 25058 Raccord SDI M16 (monté sur le boîtier Cinema) x 2 pièces
• 25061 Câble SDI de 0,75 m de longueur (pour la connexion entre les passe-cloisons SDI)

c). avec des passe-cloisons SDI coudés.

• 25705 Passe-cloison SDI coudé M16 avec fiche BNC de 0,4 mm de longueur (pour la connexion entre le passe-cloison SDI et la caméra)
• 25706 Raccord SDI coudé M28 avec fiche BNC de 0,4 mm de longueur (pour la connexion entre le raccord SDI et le moniteur)
• 25061 Câble SDI de 0,75 m de longueur (pour la connexion entre les raccords SDI)

4) Accessoires de sortie SDI requis pour le moniteur de surface

• 25058 Raccord SDI M16
• 25080 Adaptateur réducteur M28-M16 (à partir de la référence SN A446755.)
• 25060 Câble SDI de 0,4 m de longueur (pour la connexion entre le connecteur SDI et le moniteur)
• 25706 Connecteur SDI coudé M28 avec fiche BNC, longueur 0,4 m (pour la connexion entre le connecteur SDI et le moniteur)
• 25065 Câble SDI pour moniteur de surface de 45 m de long (pour la connexion entre le connecteur SDI et le moniteur de surface à terre)

Autres éléments en option :

• 25064 Câble SDI pour moniteur de surface de 15 m de long (pour la connexion entre le connecteur SDI et le moniteur de surface à terre)
• 25059 Adaptateur de rallonge pour câble SDI
• 25062 Câble SDI de 5 m de long (pour la connexion entre les passe-coques SDI)
• 25063 Câble SDI de 30 m de long (pour la connexion entre les passe-coques SDI)

Joints toriques du boîtier :

• 90137 Joint torique du boîtier (diamètre intérieur = 170 mm, épaisseur = 2,5 mm)
