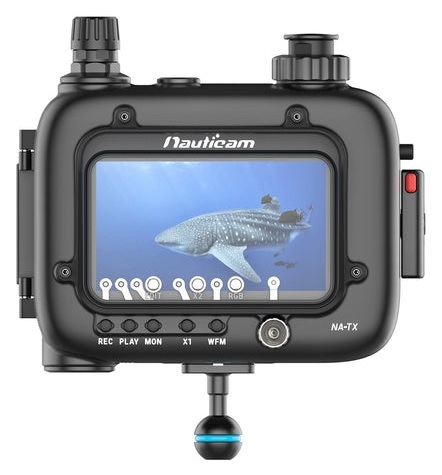

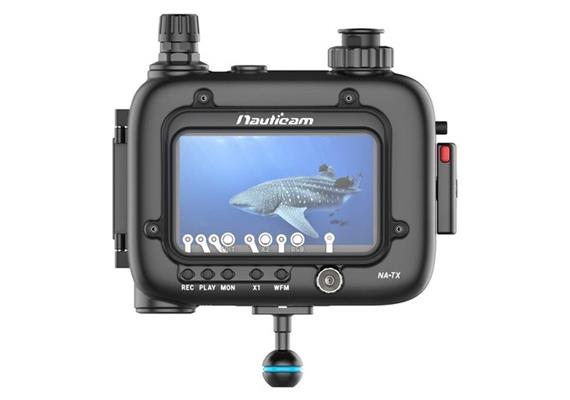

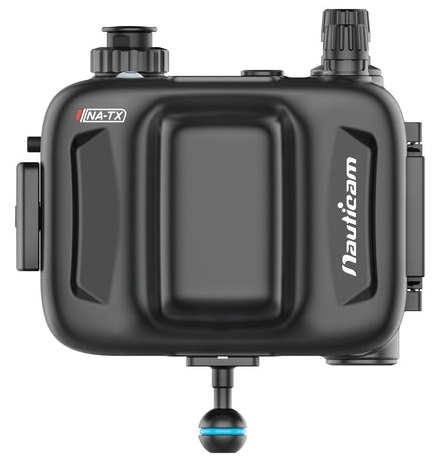

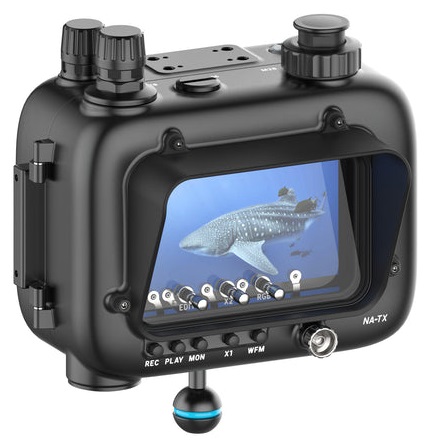

Nauticam Unterwasser Gehäuse Atomos Ninja TX für Atomos Ninja TX / TX O RAW-Monitor

Nauticam Atomos Ninja TX-Gehäuse für Atomos Ninja TX / TX GO / RAW-Monitor

Dieses Gehäuse ist mit drei Modellen kompatibel:

• NINJA TX
• NINJA TX GO
• NINJA RAW

Technische Daten

• Abmessungen: 206 mm (B) × 143 mm (H) × 153 mm (T) (ohne Kugelhalterung und Vakuumventil-Zubehör)
• Gewicht (an Land): 1,56 kg
• Gewicht (unter Wasser): wird noch bekannt gegeben (inkl. Ninja TX mit NP-F970-Akku)
• Tauchtiefe: 100 m
• Zubehöranschlüsse oben: 2x M16, 2x M28
• Zubehöranschlüsse unten: 1x M28
• Befestigungsgewindebohrungen oben: 4x M3 zur Befestigung der Kugel (#17958), 4x 1/4-20 für das Gehäuse-Befestigungssystem (#17951)
• Befestigungsgewindebohrungen (Unterseite): 4x M3 für Befestigungskugel (Nr. 17958), 4x 1/4-20 für Monitor-Befestigungssystem (Nr. 17961)
• Vakuumventil: 25625 M16 Vakuumventil II (vorinstalliert)
• Kompatible Monitore: Ninja TX / TX GO / RAW-Monitor-Recorder
• Kompatible Akkus: NP-F970-Akku, SmallRig L-Serie / NP-F970 USB-C-Akku für Kameras (Kapazität: 10.500 mAh / 76,65 Wh)

Lieferumfang

• NA-Atomos Ninja TX-Gehäuse
• 25625 M16 Vakuumventil II (vorinstalliert)
• 25089 M28 HDMI 2.0-Adapter (vorinstalliert)
• 17958 Befestigungskugel (vorinstalliert)
• 90137 Gehäuse-O-Ring, Schmiermittel, O-Ring-Entferner
• CR2032-Batterie (für Feuchtigkeitsalarm und Vakuumsystem)
• Inbusschlüssel-Set
• Gepolsterte Reisetasche

Zuverlässiger Drehverschlussmechanismus für das Gehäuse

• Unterstützt HDMI-Eingang und SDI-Ausgang (Cross-Konvertierung) sowie SDI-Eingang und SDI-Ausgang
• 2x M28-Zubehöranschlüsse oben, 4 Stück 1/4-20-UNC-Gewindebohrungen oben und unten.
• Kompatibel mit Akkus der Sony NP-F-Serie sowie dem wiederaufladbaren USB-C-Akku der SmallRig L-Serie/NP-F970; max. Abmessungen (L x B x T): 71,6 x 38,5 x 74,6.
• Inklusive Vakuumprüf- und Leckageerkennungssystem

Empfohlenes Zubehör

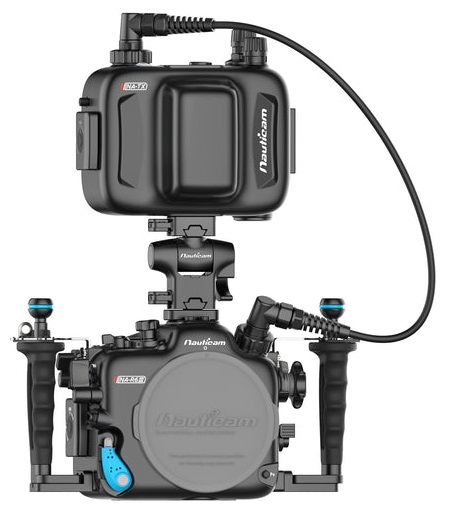

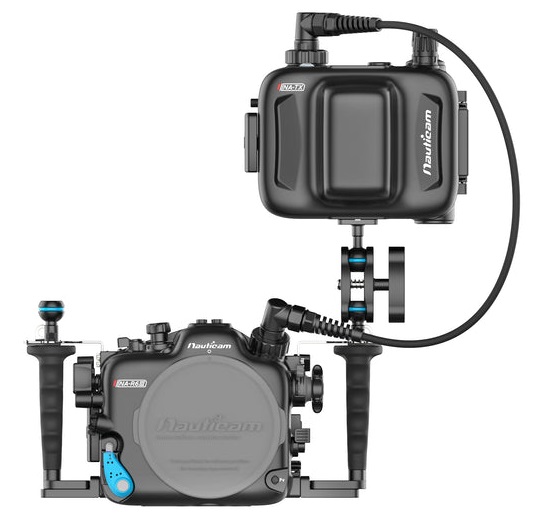

• 17951 Nauticam-Befestigungssystem für Monitorgehäuse (ab SN A158538)
• 17952 Nauticam-Befestigungsadapter für Atomos Shogun-Gehäuse für NA-A7S/A7II/A9/A7RIII/A7RIV/A7SIII/A1
• 17953 Nauticam Atomos Shogun-Gehäuse-Befestigungsadapter für NA-GH4/GH5SV17954 Universelle Stativplatte für Nauticam-Gehäuse17957 Nauticam Atomos Shogun-Gehäuse-Befestigungsadapter für NA-S1R/S1H/BMPCC
• 17958 Befestigungskugel für NA-502/502B/503/Ninja V/Ninja V-S/Shinobi/RT4.7/FHD5/058
• 17951 Nauticam-Befestigungssystem für Monitorgehäuse

Optionales Zubehör für Signalein- und -ausgang

1) HDMI 2.0-Eingang

• 25077 M24D1R205-M28A1R170 HDMI 2.0-Kabel (für NA-XT3/R5/6/OM1/R5C/R7/R6II/XT5 zur Verwendung mit dem Ninja V-Gehäuse)
• 25094 M24A3R140-M28A1R170 HDMI 2.0-Kabel (für NA-A7SIII zur Verwendung mit dem Ninja V
• 25099 M24A2R200-M28A1R170 HDMI 2.0-Kabel (für NA-A1 zur Verwendung mit dem Ninja V-Gehäuse)

Sowie interne MOD-Teile

• 25079 M28A2R210-M28A1R170 HDMI 2.0-Kabel (für NA-GH5V zur Verwendung mit dem Ninja V-Gehäuse)
• 25084 M24D1R270-M28A1R170 HDMI 2.0-Kabel (für NA-EM1X zur Verwendung mit dem Ninja V-Gehäuse)
• 25085 M28C1R200-M28A1R170 HDMI 2.0-Kabel (für NA-Z7V zur Verwendung mit dem Ninja V-Gehäuse)
• 25087 M24D2R200-M28A1R170 HDMI 2.0-Kabel (für NA-A7RIV/a1 zur Verwendung mit dem Ninja V-Gehäuse)
• 25091 M28C1R215-M28A1R170 HDMI-2.0-Kabel (für NA-1DXIII zur Verwendung mit dem Ninja V-Gehäuse)
• 25098 M24D3R140-M28A1R170 HDMI-2.0-Kabel (für NA-A7C zur Verwendung mit dem Ninja V-Gehäuse)
• 25702 M24A3R210-M28A1R170 HDMI-2.0-Kabel (für NA-C70 zur Verwendung mit dem Ninja V-Gehäuse)

2) HDMI-1.4-Eingang

• 25033 Standard-HDMI-Durchführung mit M16-Gewinde
• 25082 HDMI-1.4-Kabel für Ninja V-Gehäuse, Länge 0,75 m (zum Anschluss vom Ninja V-Gehäuse an die HDMI-Durchführung)

3) SDI-Eingang

a). mit rechtwinkligem Kabelsatz.

• 17926S SDI-Kabelsatz zur Verwendung mit NA-Ultra5/Ninja V/Nina TX.*
• *96184 M24-Adapter (FOC) ist für die Verwendung mit 16120 vor A545638 erforderlich.

b). mit geraden SDI-Durchführungen/Kabeln

• 25060 SDI-Kabel, 0,4 m lang (SDI-Kabel, 0,4 m lang (zum Anschluss von Kamera/Monitor an die Unterseite der SDI-Durchführung)) x 2 Stk.
• 25058 M16-SDI-Durchführung (am Cinema-Gehäuse montiert) x 2 Stk.
• 25061 SDI-Kabel mit einer Länge von 0,75 m (für die Verbindung zwischen den SDI-Durchführungen)

c). mit abgewinkelten SDI-Durchführungen.

• 25705 M16 abgewinkelte SDI-Durchführung mit BNC-Stecker, Länge 0,4 mm (für den Anschluss von der SDI-Durchführung an die Kamera)
• 25706 M28 abgewinkelte SDI-Durchführung mit BNC-Stecker, Länge 0,4 mm (für den Anschluss von der SDI-Durchführung an den Monitor)
• 25061 SDI-Kabel, Länge 0,75 m (für die Verbindung zwischen den SDI-Durchführungen)

4) Für den Surface-Monitor erforderliches SDI-Ausgangszubehör

• 25058 M16 SDI-Durchführung
• 25080 M28-M16-Reduzieradapter (ab SN A446755)
• 25060 SDI-Kabel mit einer Länge von 0,4 m (für den Anschluss vom SDI-Durchführungsstutzen an den Monitor)
• 25706 M28 abgewinkelter SDI-Durchführungsstutzen mit BNC-Stecker, Länge 0,4 m (für den Anschluss vom SDI-Durchführungsstutzen an den Monitor)
• 25065 SDI-Oberflächenmonitor-Kabel, 45 m lang (zum Anschluss der SDI-Durchführung an den Oberflächenmonitor an Land)

Weitere optionale Artikel:

• 25064 SDI-Oberflächenmonitor-Kabel, 15 m lang (zum Anschluss der SDI-Durchführung an den Oberflächenmonitor an Land)
• 25059 SDI-Kabelverlängerungsadapter
• 25062 SDI-Kabel, 5 m lang (zur Verbindung zwischen SDI-Durchführungen)
• 25063 SDI-Kabel in 30 m Länge (zur Verbindung zwischen SDI-Durchführungen)

O-Ringe für das Gehäuse:

• 90137 O-Ring für das Gehäuse (Innendurchmesser = 170 mm, Wandstärke = 2,5 mm)
